CH-MD -DPZ型回轉體轉子智能動平衡實驗臺

利用高精度的壓電晶體傳感器進行測量，采用先進的計算機虛擬測試技術、數字信號處理技術和小信號提取方法，達到智能化檢測目的。本系統不但能得出實驗結果，而且通過動態實時檢測曲線了解實驗的過程，通過人機對話的方式生動、形象地完成檢測過程。

2、工作原理

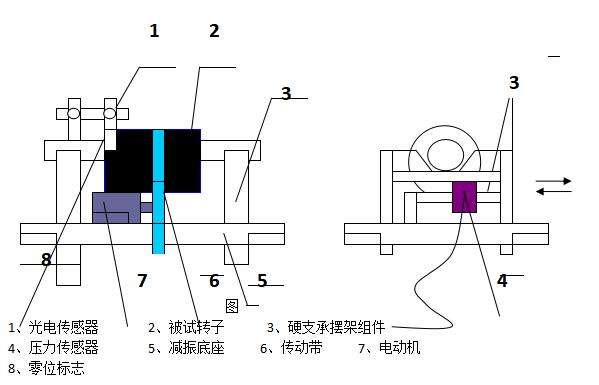

                               圖 一

1、光電傳感器       2、被試轉子      3、硬支承擺架組件

4、壓力傳感器       5、減振底座     6、傳動帶     7、電動機

8、零位標志

系統由計算機、數據采集器、高靈敏度有源壓電力傳感器和光電相位傳感器等組成。如圖一，當被測轉子在部件上被拖動旋轉后，由于轉子的中心慣性主軸與其旋轉軸線存在偏移而產生不平衡離心力，迫使支承做強迫震動，安裝在左右兩個硬支撐機架上的兩個有源壓電力傳感器感受此力而發生機電換能，產生兩路包含有不平衡信息的電信號輸出到數據采集裝置的兩個信號輸入端；與此同時，安裝在轉子上方的光電相位傳感器產生與轉子旋轉同頻同相的參考信號，通過數據采集器輸入到計算機。

計算機通過采集器采集此三路信號，由虛擬儀器進行前置處理，跟蹤濾波，幅度調整，相關處理，FFT變換，校正面之間的分離解算，最小二乘加權處理等。最終算出左右兩面的不平衡量（克），校正角（度），以及實測轉速（轉/分）。

與此同時，給出實驗過程的數據處理方法，FFT方法的處理過程，曲線的變化過程，使同學們加深印象，一目了然。

一、 性能與主要參數指標

主要技術性能：

1、 虛擬智能化測試，儀器界面

2、 硬支承動平衡采用A、B、C尺寸解算，永久定標具有六種支承方式

3、 運行狀態實時提示

4、 具有剩余不平衡量允差設置功能，自動提示合格

主要參數指標：

1． 平衡轉速：約1200轉/分,2500轉/分兩檔

2． 最小可達殘余不平衡量≤0.3g mm/kg

3． 一次減低率：≥90%

4． 動態范圍：≥60dB

5． 測量時間：最長3s
